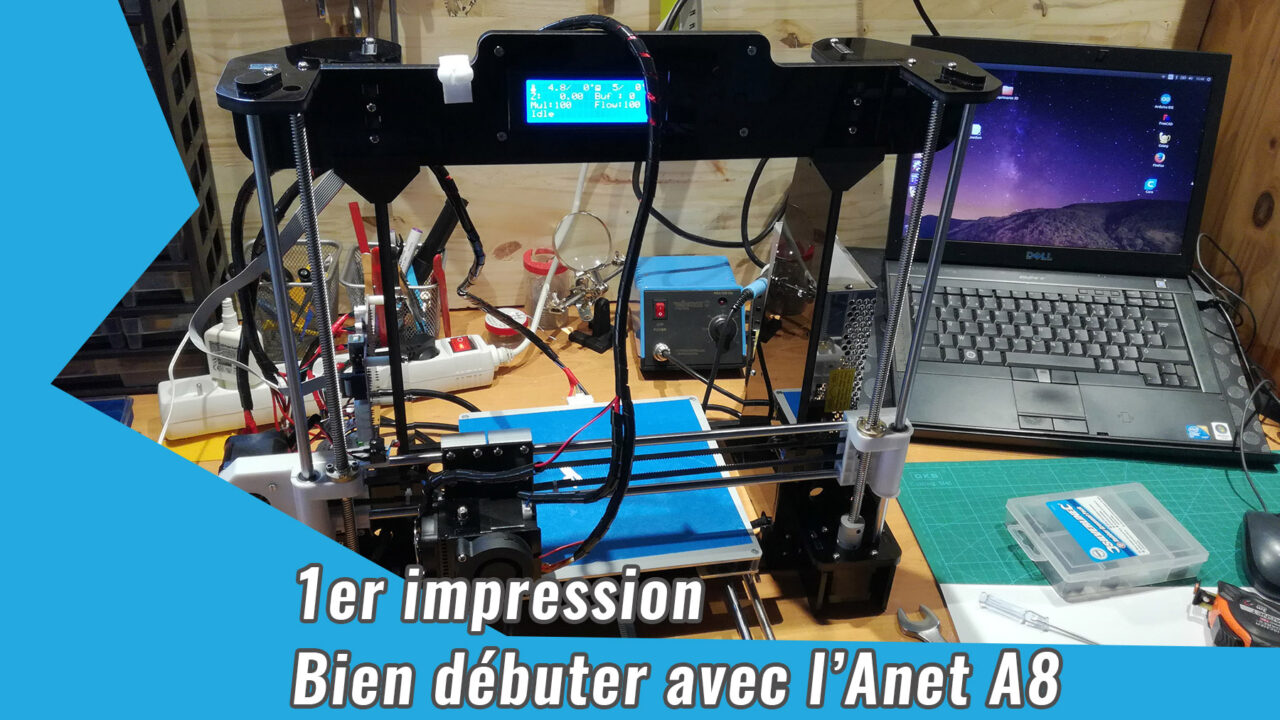

1ère impression avec l’Anet A8

37

Dans mon précédent article, j'expliquais comment monter et assembler l'Anet A8. Vous êtes certainement impatient de vous lancer dans votre première impression. Seulement pour éviter que votre premier objet ne ressemble à un gros pâté, ou pire que vous abîmiez le plateau chauffant il convient de faire quelques réglages préalables. C'est le but de ce guide.

Configuration de votre Anet A8 pour la première impression

Comme vous l'avez certainement remarqué, le lit de l'imprimante est recouvert de ruban de masquage. Il n'est pas là que pour la protection (enfin pas que). Il est surtout là pour que le plastique fondu adhère correctement au lit chauffant. Il ne faut donc pas l'enlever. Il permet aussi d'éviter le warping (la déformation au refroidissement). On verra par la suite que l'on peut remplacer ce ruban de masquage par du ruban (bleu) résistant à des températures plus hautes ou simplement appliquer une vitre sur le lit chauffant. Mais tout cela on le verra dans les upgrades. Ici on débute alors le ruban de peintre c'est top :).

Niveler l’axe Z

Vous aurez besoin de :
Un mètre
Une feuille de papier A4
Un tournevis

En tout premier, on doit niveler l'axe Z et faire en sorte que l'extrudeur se trouve au bon niveau par rapport. Les deux axes "Z" de l'Anet A8 doivent être situés au même niveau. Alors, prenez votre mètre. Et ajuster à la main chaque axe (en tournant les coupleurs de chaque moteur Z) pour qu'il arrive au même niveau. Prenez comme repère 20 / 21 cm. Les moteurs de l'axe Z doivent toujours fonctionner ensemble et garder cet alignement. Donc, une fois le réglage effectué, vérifiez-le de temps en temps.

Une fois cette tâche effectuée il faut ajuster le commutateur de fin de course de l'axe Z, celui présent au-dessus du moteur "Z" gauche. Bloquez-le au plus haut.
Une fois que vous cette opération terminée, aller dans les menus de l'imprimante et faites :

Quick Settings > Home All



IMG_20171105_154656Pour désengager les moteurs et pour pouvoir bouger le plateau faites ensuite :

Quick Settings > Disable Stepper



IMG_20171105_154829L'imprimante va se mettre à bouger (Wahouhh), et se positionner en X:0, Y0 et Z0. Le point d'origine quoi. L'extrudeur va se stabiliser à environ 2cm / 2,5cm du plateau chauffant.
Retouchez alors au commutateur de l'axe Z et descendez-le de 1,8 à 2,3 cm (faites en sorte qu'il reste 2 mm d'écart par rapport à la mesure que vous avez faite précédemment). Une fois le commutateur fixé. Faites à nouveau.

Quick Settings > Home All
et ensuite :
Quick Settings > Disable Stepper

Si vous mesurez l'espace entre l'extrudeur et le plateau, celui-ci doit être d'environ 2mm (si c'est 3 / 4, ce n'est pas grave, on va pouvoir ajuster).

Bougez le chariot de l'extrudeur et le plateau chauffant pour faire en sorte que l'extrudeur se trouve dans le coin gauche le plus proche de vous (pas au-dessus de la vis, mais juste à côté).
Vous allez dévisser la vis, de cette façon le ressort va se détendre et faire remonter le plateau chauffant. Le but de l'opération et de laisser un espace suffisant au passage d'une feuille A4. Pour contrôler, prenez votre feuille et passez là entre le plateau et l'extrudeur (dans le coin toujours). L'extrudeur doit légèrement gratter la feuille sans la déchirer. Si c'est le cas, c'est que ce coin est correctement réglé. Répéter la même opération sur les trois autres coins.
Une fois que c'est terminé, on a fini l'étalonnage du lit. Il s'agit du réglage le plus important que vous devez faire. Il en dépend vraiment de la qualité finale de vos futures impressions.

IMG_20171105_155003IMG_20171105_155027

La mise à niveau du lit sur l' A8 doit être effectuée lors de la première mise au point, environ tous les 5 tirages par la suite, et à chaque fois que vous déplacez l'imprimante ou que vous l'ajustez. Dans la plupart des cas, le processus ne devrait prendre que 5 minutes (vous avez dégrossi le plus gros), alors ne vous inquiétez pas trop.

Si vos impressions ont des problèmes où si la couche de base n'adhère pas correctement au lit de l'anet A8 - en particulier si le problème ne semble venir que d'une partie du lit chauffant - alors le nivellement du lit est très certainement la cause du problème.

Votre première impression

Avec le lit nivelé, vous êtes prêt à tenter votre première impression 3D. Avant de vous lancer pour de bon, vous devez comprendre les différents types de fichiers acceptés par l'imprimante l'imprimante et comment les générer.

Une impression 3D commence généralement par un fichier STL. Ce type de fichier décrit une pièce 3D générée à partir d'un programme de modélisation CAO comme Sketchup, Blender, Solidworks, etc. Ce sont également les types de fichiers que vous téléchargez à partir des sites d'impression 3D open source en ligne comme Thingiverse, Yeggi et autres.

Cependant, les imprimantes 3D n'ont pas la capacité d'imprimer un fichier STL directement. Bien qu'une imprimante puisse paraître sophistiquée, elle n'est en fait capable que de suivre des instructions basiques du genre. "Va à gauche sur 1 mm sur l'Axe X", "pousse du filament", etc. Il faut alors transformer le fichier STL en un fichier d'instruction que comprendra l'imprimante. On parle des fichiers gcode.

Pour faire la transformation, il faut utiliser des logiciels spéciaux. Ce sont des "Slicer" qui vont se charger de cette étape intermédiaire et convertir des fichiers STL ( télécharger sur Internet) en instructions gcode dont votre imprimante a besoin pour construire l'objet tant convoité. Dans cet article je vais vous parler de Cura pour effectuer ce travail. Il est open source et gratuit, disponible pour Windows, Linux et Apple.

Le processus d'impression d'un fichier gcode sur l'anet A8 est très simple:

Voici ma procédure pour créer mon fichier gcode et l'imprimer.

  1. Allumer l'imprimante, eh oui il ne faudrait pas l'oublier
  2. Aller dans "Quick Settings" et lancer le Préchauffage en fonction du filament utilisé (Préchauffage PLA/ABS)
  3. Pendant que l'imprimante chauffe, on va profiter de se moment pour lancer Cura et téléverser nos fichiers sur la Carte SD
    • Dans cura faire ouvrir et choisissez votre fichier
    • Vous pouvez le dupliquer en faisant clic droit / dupliqué
    • Si vous avez plusieurs objets, faites en sorte de les rapprocher au maximum les uns des autres. Cura ajustera automatiquement l'espace minimum.
    • Réglez la température de votre extrudeuse et du lit chauffant en vous référent aux indications données par le fabricant du filament
    • réglez la précision de l'impression (le réglage se trouve tout en haut) pour débuter Draft (0.2 mm) est une qualité suffisante
    • réglez le remplissage de votre pièce. En général 20% sont suffisants pour commencer.
    • Une fois tous les réglages effectués sauvegardez le fichier sur votre carte SD.
  4. Une fois que l'extrudeuse a atteint la température maximale, il est temps d'insérer le filament (s’il n'y est pas déjà, vous pouvez laisser le filament une fois l'impression terminée /!\). Il faut un peu de temps avant de bien maîtriser la mise en place du fil plastique. Et au début ça défonce bien les doigts :).
  5. Placer votre carte SD sur la carte électronique de l'imprimante et dans les menus faits : Mount SD Card. Choisissez alors le fichier à imprimer.
  6. L'imprimante chauffe à nouveau jusqu'à atteindre la température que vous avez indiquée dans CURA
  7. Une fois la température atteinte l'impression commence
  8. Il ne vous reste plus qu'à regarder émerveiller le spectacle qui s'offre devant vous.
  9. Quand l'impression est terminée, munissez-vous d'une petite spatule de plâtrier et décollez l'objet du plateau. Il est plus facile d'enlever l'objet quand le plateau est encore un peu chaud je trouve.

Une fois que l'impression a commencé, restez à côté de l'imprimante pour vérifier que tout se passe bien. Les premières minutes sont cruciales. Surveillez attentivement et assurez-vous que la première couche est bien posée sur le lit et qu'elle adhère bien. Si ce n'est pas le cas, tout le reste n'adhérera pas et vous allez gaspiller du plastique. Si tout se passe bien, vous pouvez partir, sinon stoppez l'impression (dans le menu SD Card) et dépannez l'imprimante (niveau du plateau à vérifier en premier).

Peut-être que ces articles peuvent vous intéresser

    Mon avis sur L’Anet A8

    Maintenant que vous m'avez vu monter et régler l'imprimante, je crois qu'il est maintenant de donner mon avis. L'Anet A8 est ma première imprimante, il est de fait compliqué pour moi de la comparer avec une autre. Il y a néanmoins des choses qui m'ont plu et d'autres m'ont bien "saoulée". Voici donc un petit récapitulatif des pour et des contres (c'est souvent plus clair), de ce que je pense de cette machine.

    POUR

    • Ce n'est vraiment pas cher
    • très bon rapport qualité / prix
    • Modifiable (de nombreuses améliorations existent)
    • On est bien content lorsqu'on a terminé de la monter :p

    CONTRE

    • C'est long à monter
    • La notice PDF n'est vraiment pas claire
    • Le bruit du ventilateur de base
    • Il faut ajouter des mosfets pour une sécurité électrique optimum
    • Le calibrage peut vite être une prise de tête (vive l'autoleveling)

    Les autres articles sur l’Anet A8

    Voilà maintenant quelques mois que j'ai la bête entre mes mains. J'ai eu l'occasion de faire un paquet d'impressions. J'ai au passage écrit quelques guides qui j'espère vous aideront à mieux appréhender la machine.
