Test du Sculpfun S9 : le graveur laser idéal pour débuter

0

J'avais fait le test de l'Anet A8 en 2018 (oui une éternité) et c'était pour moi à l'époque l'occasion de me lancer dans l'impression 3D. Geekbuying m'a donné l'occasion de tester le produit, voici donc mon test et mes premières impressions.

Un graveur laser, pourquoi faire ?

Avant tout, pourquoi acheter un graveur laser ? En quoi ça peut m'être utile ? Il permet de réaliser des travaux de gravure et de découpe précis et rapides. Ainsi, il est très utile pour tous vos travaux DIY, vos prototypages. Il est aussi très utile à ceux qui aime personnaliser leurs intérieurs ou offrir des cadeaux personnalisés. Après ça peut être juste pour le fun... Franchement, c'est quand même classe que de pouvoir utiliser un laser à la maison. Jamais je n'aurais imaginé enfant avoir la possibilité de faire de la gravure laser à la maison plus tard et rien que pour ça.

« Un graveur laser pour la découpe et la gravure, c'est une fenêtre d'opportunité incroyable » Jonathan Ive, Apple

Qu’est-ce que le Sculpfun à sous le capot ?

Parlons maintenant plus en détail du modèle que j'ai entre les mains : le Sculpfun S9.
Ce graveur laser se compose principalement d'un cadre en aluminium, d'un chariot mobile et de son laser (plus l'électronique pour faire fonctionner l'ensemble). Et il a les caractéristiques suivantes :

Taille de la gravure

410*420mm

Matériaux de gravure

bois, papier, carton, plastique, blanc, carte PCB, oxyde d'aluminium, métal/céramique peint en noir

Puissance optique de sortie du laser

5.5W

Longueur d'onde du laser

445±5nm

Méthode de mise au point

Laser à focalisation fixe

Logiciel d'exploitation

LaserGRBL, LightBurn, Benbox, GrblController, LiteFire, support du système Windows, support du système OSMAC. Formats de fichiers pris en charge NC, BMP, JPG, PNG, DXF et autres formats d'image.

Tension d'entrée

AC100-240V, 50/60Hz

Poids

3.0kg

Garantie

Un an

Options et extensions possibles

Sachez qu'il est possible d'améliorer votre Sculpfun S9 avec quelques accessoires :
- une planche de découpe de 400x400mm découpe nid d'abeille
- Un kit d'aspiration
- un kit qui permet d'agrandir la zone de découpe
- des détecteurs de fin de course

Contenu de la boite et montage

Le contenu de la boite est très complet. En plus du graveur laser Sculpfun S9, on trouve tous les outils nécessaires au montage, un câble USB, des morceaux de bois pour vos premiers tests et un manuel d'utilisation (très clair). Les instructions de montage sont vraiment très claires et le processus est assez simple. Avec un peu de patience et d'attention, vous pouvez monter le graveur laser en moins de 30 minutes. Le vrai plus c'est que chaque pièce et vis sont des dans des sacs numérotés correspondant au numéro de l'étape. C'est réellement super simple quand on compare à l'Anet A8.



Logiciels

Le Sculpfun S9 est compatible avec plusieurs logiciels. Les plus populaires sont LaserGRBL et Lightburn. Ces logiciels sont gratuits et très faciles à utiliser. Ils offrent de nombreuses fonctionnalités, telles que l'ajout de couches, l'ajustement de la vitesse et la prévisualisation des images.

LaserGRBL

LaserGRBL est un logiciel open source qui offre une assez. Il est parfait pour débuter et commencer à utiliser le Sculpfun S9. Il est facile à prendre en main et peut être utilisé pour modifier des fichiers de gravure. De plus, il prend en charge de nombreux formats d'images, notamment JPG, BMP et PNG. Cependant, cette facilité d'utilisation offre quelques limites. En effet, le logiciel ne gère pas les calques (et donc des différences de niveaux de gravures pour un même fichier) et il est aussi compliqué de faire des tests ou des gravures en série, car il est nécessaire de reconfigurer à chaque utilisation. Autre problème (pour moi), c'est que le logiciel n'est pas disponible nativement sur Linux (mais il est possible de passer par wine).

Lightburn

Lightburn est un logiciel payant (environ 50€) qui offre une interface intuitive et des outils puissants pour la gravure et la découpe de matériaux. Il comprend des outils de dessin, des fonctions de prévisualisation et des options de retouche des images. Il gère les calques à la différence de LaserGRBL. Il y a une version linux.

Autres solutions

Il existe également d'autres solutions logicielles pour le Sculpfun S9 comme LaserWeb. Pour la préparation des fichiers, vous pouvez utiliser Inkscape pour le vectoriel si vous n'avez pas accès à illustrateur. Pour le reste, n'importe quels logiciels de retouche photo fera l'affaire comme photoshop, gimp ou Photopea (une solution en ligne).

Information importante de sécurité sur le laser

Un LASER est un dispositif qui émet une lumière très intense. Il est très dangereux pour les yeux et peut causer des lésions permanentes si les consignes de sécurité ne sont pas respectées.

Port des Lunettes de Sécurité

Il est obligatoire de porter des lunettes de sécurité lors de l'utilisation d'un graveur LASER. Ces lunettes protègent des rayonnements, et ne doivent pas être ôtées durant le travail.

Restez Proche de la Machine

Il est important de toujours rester proche de la machine lorsque le LASER est en fonctionnement. Ne laissez pas le LASER travailler seul et restez à proximité pour vérifier le bon fonctionnement.

Garder un Vaporisateur d’Eau Proche

Il est conseillé de garder un vaporisateur d'eau à proximité de la machine. Cela peut aider à éteindre les matériaux qui viendrait à s'enflammer en cas de surchauffe.

En suivant ces consignes de sécurité, vous pouvez travailler en toute sécurité avec votre graveur LASER. ?

Mes premières gravures

Alors pour le moment, je reste dans la découverte et mes tests sont donc superficiels et ne représentent par ce qu'il est possible de faire au mieux avec cette machine. Je monte en compétence et je viendrai enrichir cet article au fil du temps.
J'ai pour le moment seulement réalisé des gravures avec le logiciel LaserGRBL, j'ai uniquement utilisé du bois et je n'ai pas encore testé la découpe. Bref voilà où j'en suis.

Je vais maintenant vous montrer mes premières réalisations :

J'avais sous la main du bois de cagettes, j'ai pensé que c'était parfait pour tester. Seul problème ce bois n'étais pas tout à fait plat. On verra par la suite que ça posera un problème.

La toute première chose que j'ai faite et d'installer le logiciel LaserGRBL, la bonne nouvelle est que j'ai installé le laser juste à côté du seul PC avec windows de la maison. C'était pour le coup une bonne idée, car il n'y a pas de version Linux pour ce logiciel (bien qu'il soit possible de l'utiliser avec wine). L'installation est très simple et le logiciel plutôt facile à prendre en main. Bon, il est nécessaire de regarder sur internet pour connaître les réglages par rapport à ce que l'on souhaite faire, mais une fois que c'est fait on se retrouve rapidement en capacité de graver.

Voici un petit récapitulatif qui pourra aider les débutants :

Options Description Mode recommandé
Netteté Permet de régler le niveau de netteté de l'image cible -
Luminosité Permet de régler le niveau de luminosité de l'image cible -
Contraste Permet de régler le niveau de contraste de l'image cible -
Mise en évidence Permet de mettre en évidence des éléments de l'image cible -
Tracé ligne par ligne Mode de gravure adapté aux images en noir et blanc Gravure
1bit NB pointillisme Mode de gravure adapté aux dessins en niveaux de gris Gravure
Mode de gravure vectoriel Mode de gravure adapté à la découpe Découpe
Mode de gravure centré Mode de gravure adapté à la découpe Découpe
Qualité de la gravure Largeur de ligne du faisceau laser 10 à 16 (nombre de lignes par millimètre)

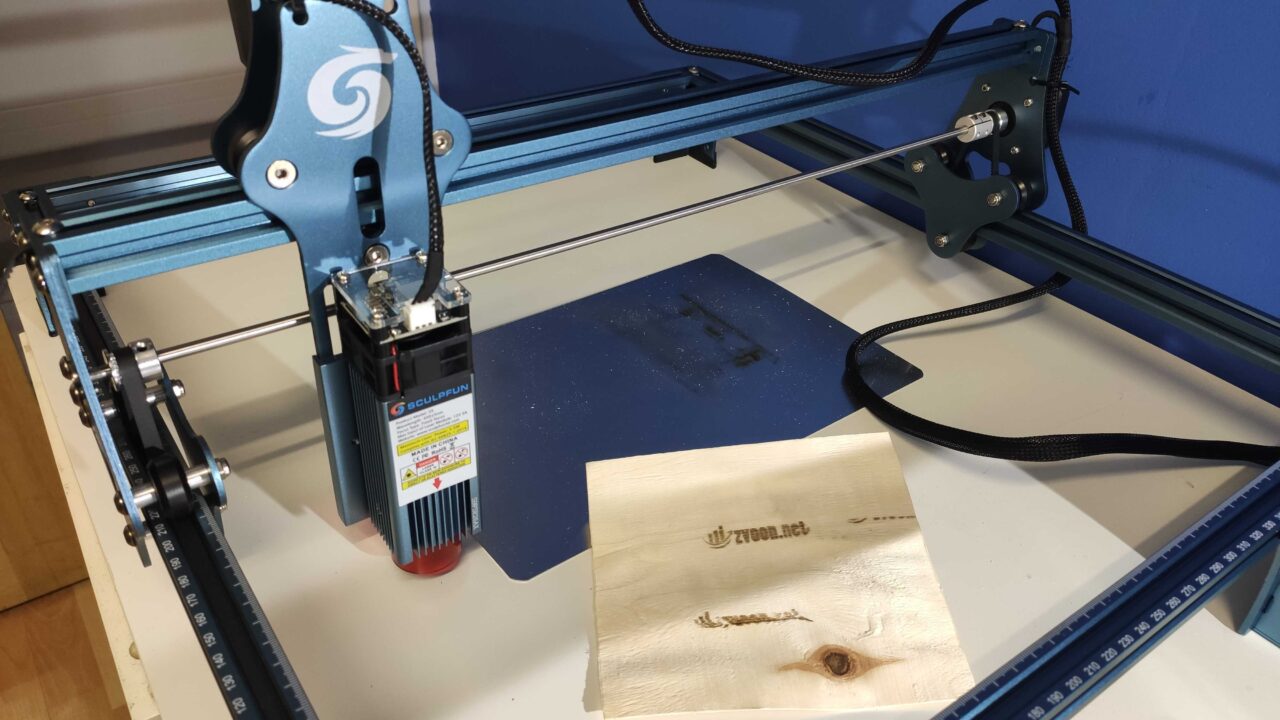

En toute logique ma première gravure a été de faire le logo du site 😉

J'ai ensuite voulu graver une photo qui sert de couverture à un des articles récents du site. Une illustration un peu dans le style BD.
C'est là que mon bois non plat va poser un problème, la photo est un peu distordue, mais je suis tout de même super content du résultat.


Mon avis

Le Sculpfun S9 est une option intéressante si vous recherchez un graveur laser puissant et fiable. Grâce à son système de focalisation innovant, il offre une meilleure qualité de découpe que la plupart des modèles de puissance comparable. De plus, son prix raisonnable en fait un excellent investissement pour tous ceux qui veulent découper des matériaux avec précision. Pour un débutant comme moi il était très facile à monter et à utiliser. Je n'ai pas encore fait des gravures de plus haut niveau. Je vais bientôt essayer des logiciels plus évolués comme Lightburn. Je viendrai alors mettre à jour cet article pour vous faire part de mes avancées.

Les pour Les contres
La capacité du Laser (90W) Pas possible d'envoyer les fichiers à distances (pas de wifi)
Facile à monter Pas possible de graver sans une connexion active en USB à l'ordinateur
Rapport qualité / prix
Accessible aux débutants
90%
90%
Awesome
