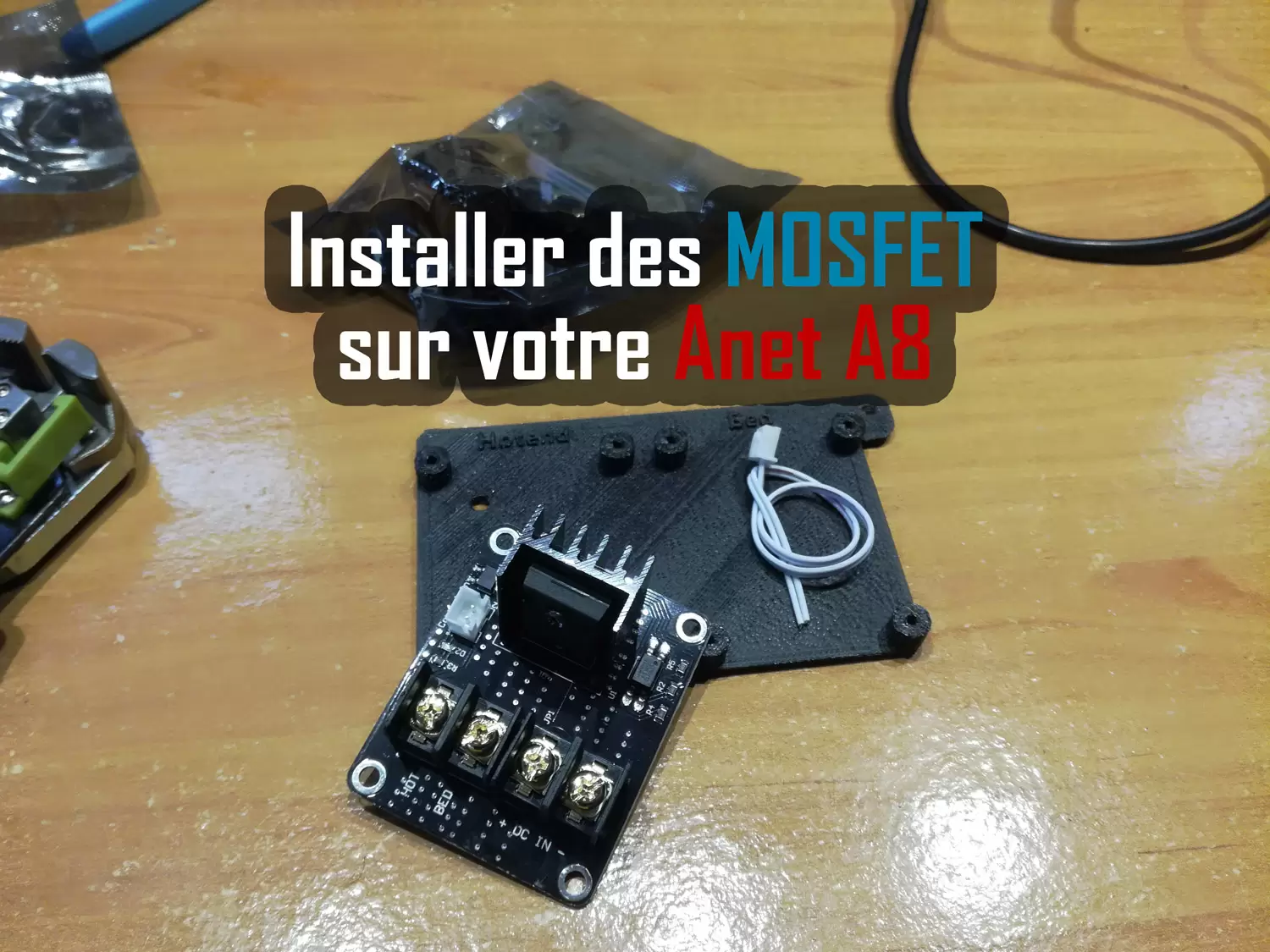

Installer des MOSFET sur votre Anet A8 (Sécurité électrique)

6

J’ai présenté dans un autre de mes articles diverses modifications et améliorations à installer sur votre imprimante. Leurs buts et principalement d’améliorer la qualité de vos impressions en réduisant les vibrations ou en améliorant le refroidissement et d’autres sont plus d’ordre pratique et esthétique. Or aujourd’hui, on va s’intéresser à la sécurité de votre imprimante 3D, et plus spécifiquement la sécurité électrique.

Pourquoi installer un MOSFET

Beaucoup d’énergie transite par la carte mère pour alimenter l’extrudeur et le lit chauffant. En installant un MOSFET, on décharge la carte mère de cette tâche. Il est au moins conseillé d’installer un MOSFET pour le lit chauffant, c’est lui qui tire le plus sur l’alimentation et qui nécessite le plus d’intensité (10/12A) et donc le plus de chaleur.  Dans mon cas, j’ai décidé d’en installer deux. Un pour la buse, l’autre pour le lit. Reste à voir comment cela se branche et de ce que l’on aura besoin comme matériel pour mener à bien cette amélioration.

Comment brancher tout ça ?

Avant de l’installer, il faudra vous munir d’un peu de matériel. Il vous faut déjà des MOSFET. J’ai acheté les miens sur Gearbest. Il vous faudra du câble électrique 16A minimum . J’ai utilisé du câble de gaine électrique où je n’utiliserai pas le câble de terre. Une pince à sertir, des cosses (j’ai utilisé des cosses type fourche, celles en forme de U). Un tournevis cruciforme moyen et un petit. Une plaque qui va accueillir votre ou vos MOSFET que vous devez imprimer. J’ai personnellement opté pour ce modèle sur Thingiverse.

1) Préparer vos câbles d’alimentation

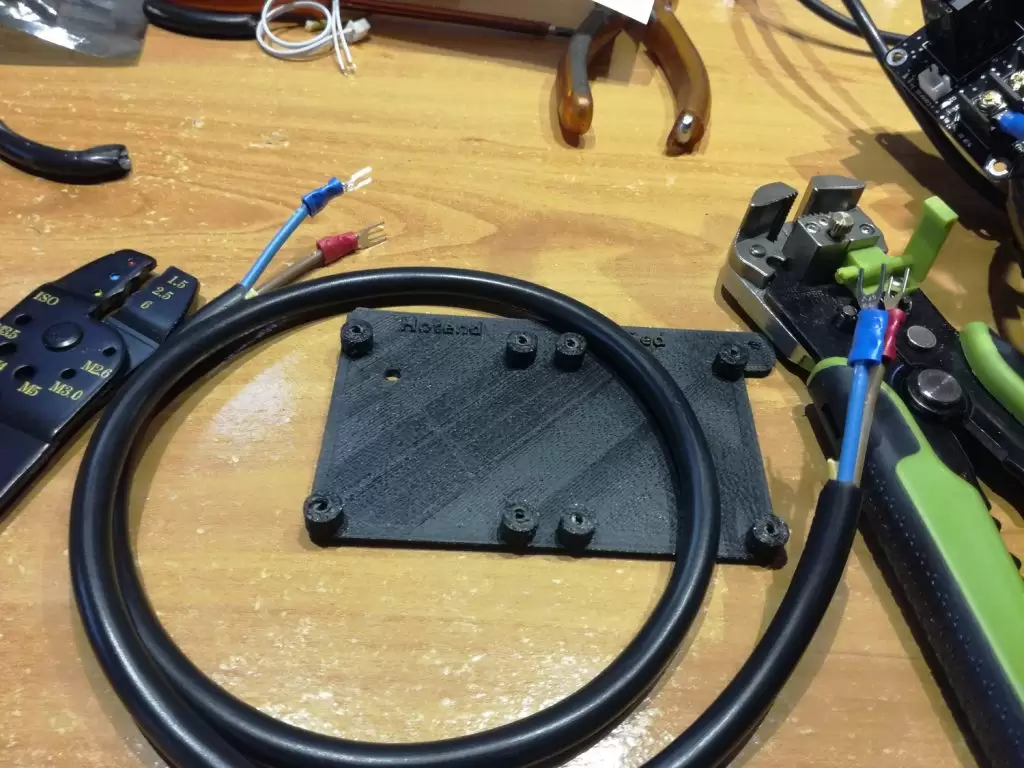

Dénudez vos câbles et sertissez-les des deux côtés.

2) Les brancher à l’alimentation

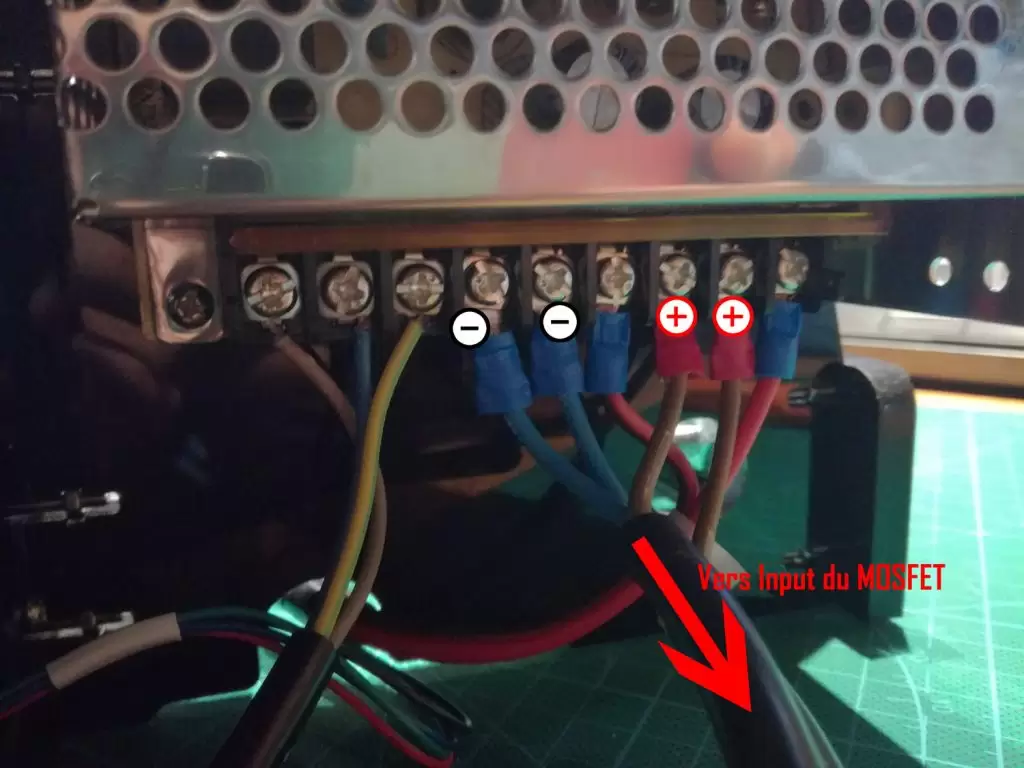

Brancher vos câbles à l’alimentation en respectant les bornes. Les trois bornes de gauche sont négatives, les trois à droite sont positives. Vous devriez à la fin avoir quelque chose dans le genre. Faites ensuite passer les câbles sous l’imprimante (il y a une encoche où doit déjà passer un câble).

3 ) On débranche
Sur la carte mère, dévisser les deux câbles d’alimentation du lit chauffant (connecteur gauche) et celui de la buse (celui du milieu).

4) Dévissage du connecteur et sertissage

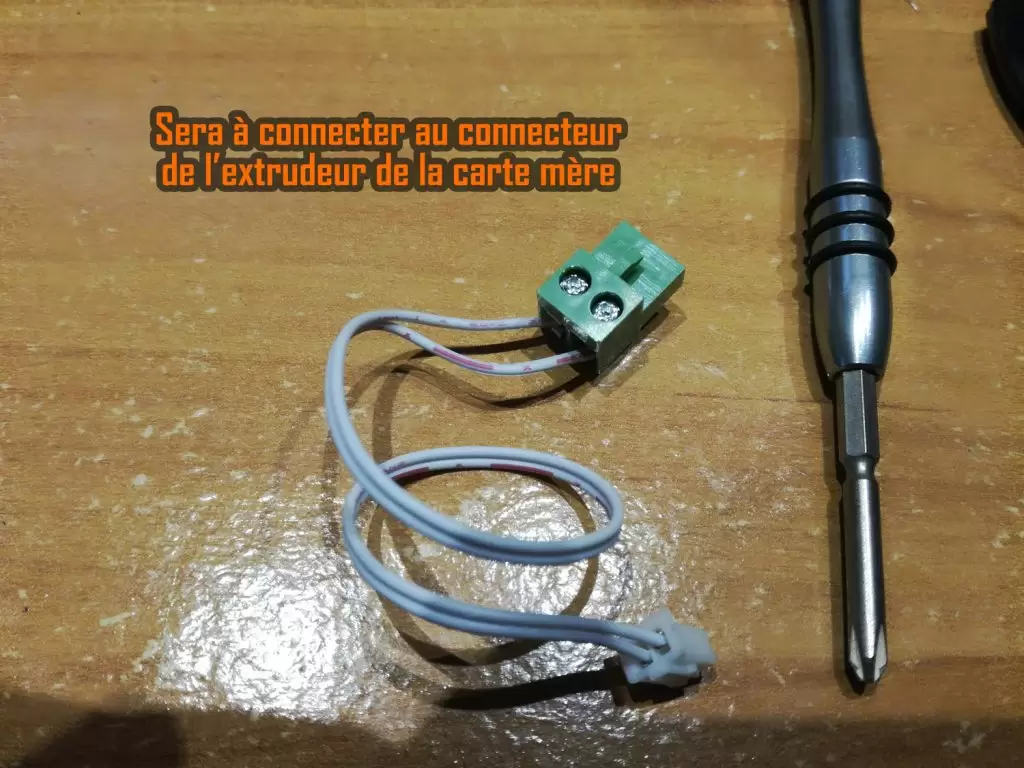

Les deux câbles de la buse entourés d’une gaine en tissu sont connectés à un connecteur. Dévisser les deux fils et remplacer le connecteur par deux cosses.

5) Câbles blancs du MOSFET

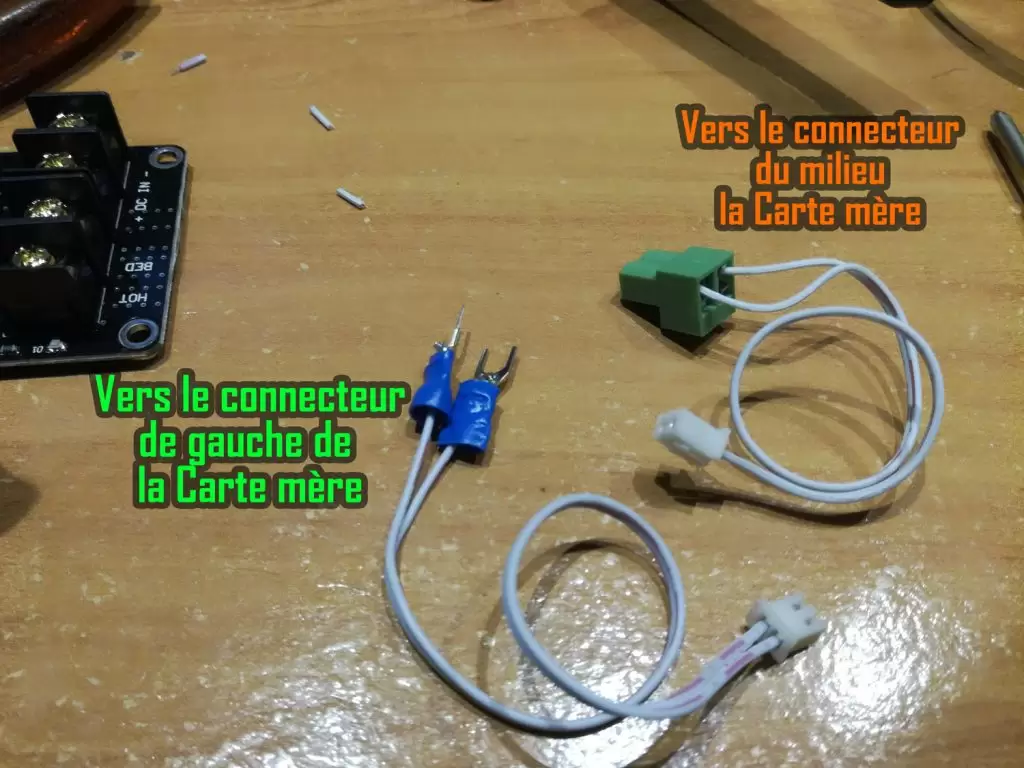

Avec le MOSFET, un câble blanc muni d’un connecteur vous a été fourni. Il va prendre la place des câbles que l’on vient de débrancher. On va récupérer le connecteur vert que l’on vient de dévisser et l’appliquer à l’un des fils blancs (celui destiné à la buse). Pour l’autre (celui du lit chauffant), il faudra le sertir.
6) Branchement final

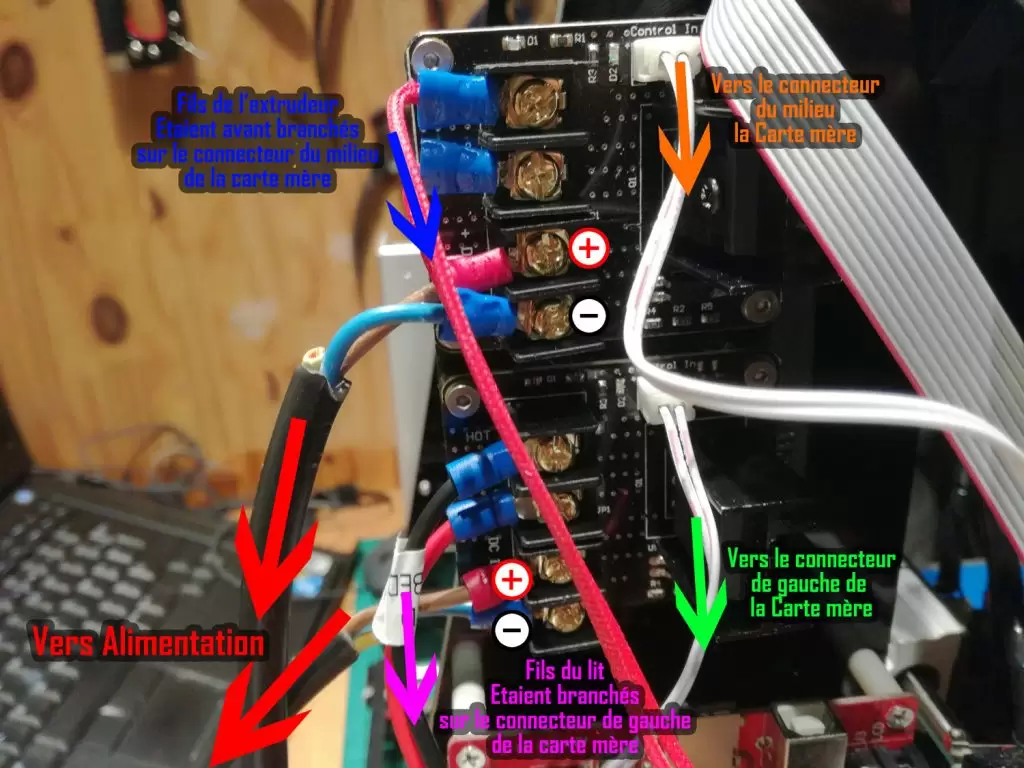

Maintenant que tout est préparé, il ne reste plus qu’à brancher. Installer les deux MOSFETS (avec des vis M3) sur la plaque (si vous avez opté pour la même plaque que moi, n’oubliez pas de glisser une vis M3 dans le trou présent au milieu de la carte avant de brancher le MOSFET). Installez les câbles de la façon suivante :

Une fois que tout est bien vérifié, vous pouvez allumer votre imprimante et tester.

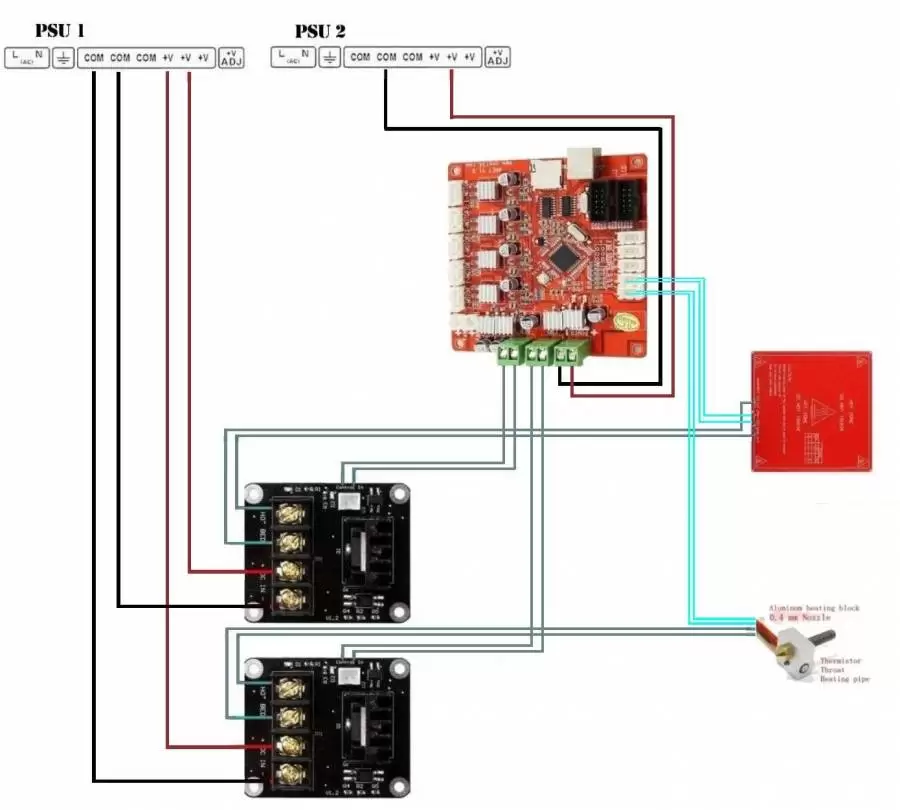

Le schéma électrique final

Histoire d’avoir une vision plus large. Et vérifier vos branchements.

Est-ce que cela chauffe plus vite ?

J’ai lu sur internet qu’en installant des MOSFET, la vitesse de chauffe du lit chauffant et de celle de l’extrudeur devait être plus rapide. Bon ok, pourquoi pas. Mais j’ai tout de même voulu tester pas moi-même.
Rien de bien scientifique dans mes expérimentations. J’ai juste pris un chrono et j’ai mesuré le temps que ça prenait pour faire un PREHEAT PLA, soit la température de 190°C ) atteindre pour l’extrudeur et 60°C pour le lit chauffant.

Sans MOSFET :

  • Extrudeur : Température : 2.6°C => 1min40 => 190°C
  • Lit chauffant : Température : 3°C => 4min20 => 20°C

Avec MOSFET :

  • Extrudeur : Température : 5°C => 1min35 => 190°C
  • Lit chauffant : Température : 5°C => 4min15 => 20°C

Alors je ne sais pas vous, mais gagner 5 secondes de temps de chauffe je ne trouve pas ça super significatif 🙂 surtout que la température de départ était légèrement plus haute lors du test avec les MOSFET.
Donc d’après moi ça ne fait pas chauffer plus vite…. Mais ça sécurise votre installation électrique et c’est bien là l’essentiel. 🙂



Pièces de rechange :

Partager.

A propos de l'auteur

Créateur du site, passionné par la domotique, le développement Web, Les gadgets Chinois et par plus ou moins tout ce qui existe en fait. Le site a été créé autour de l'impression 3D et la domotique, mais d'autres briques s'ajoutent eu fil du temps. Car dès que j'ai une passion, j'essaye de la faire partager.

6 commentaires

  1. Salut,
    Super tuto, pourquoi branches tu le fil de commande de la buse sur le connecteur vert récupéré et pas avec le lit chauffant (branchement par cosse).
    Si j’ai bien compris le principe, par ces câbles blanc ne passera que de l’info et plus de puissance, de coup les connecteurs devraient suffire.

    • Salut, Ben, désolé de répondre aussi tard. J’espère que ce n’est pas après la bataille. Alors déjà tu as bien compris le principe il n’y a plus que de l’info qui passe. Par contre c’est le reste de ta question que je ne suis pas certain de comprendre. J’ai récupéré le connecteur vert, car sur mon modèle (et ce n’est pas le cas de tous, surtout les plus anciens), seul le connecteur de la buse a ce connecteur. Je l’ai utilisé pour me faciliter le travail. Pour le connecteur du lit chauffant, sur mon modèle de carte mère, ce sont des vis, c’est pourquoi j’ai choisis de mettre des cosses. Si sur ton modèle de carte mère tu as des connecteurs vers pour les deux, alors mets les connecteurs 🙂

  2. Bonjour
    J’ai fabriqué la plaque de support des deux mosfet indiqués, mais je suis confronté à un problème. Si des boulons M3 passent bien pour fixer la plaque à l’armature de l’imprimante, en revanche, les trous de fixation des mosfet sont trop petits.
    Faut-il utiliser des diamètres plus faibles ? Faut-il utiliser des vis qui creusent leurs propres sillons dans le plastique ? Auriez-vous la marque, la référence ou un échantillon de ce que vous avez utilisé ? J’ai un paquet de vis de pc, mais rien ne rentre, tout est trop grand.

      • Je suis vraiment en retard dans mes commentaires en ce moment… Parfait pour les vis, c’est tout de même bizarre que ça ne rentre pas avec des 3mm. De mon côté javais c’est vrai un peu agrandi les trous avec un foret.

  3. Salut, j’ai installé les mosfets comme tu l’as indiqué. Cependant lorsque je lance mon a8, je fait homing et mon plateau file vers l’arrière et ne s’arrête pas en fin de course. As tu une idée du pourquoi du comment?
    Merci
