Amélioration Anet A8 – Upgrade et mise à jour

7

Vous avez acheté votre première imprimante 3D Anet A8. C'était un peu effrayant au début, je sais. Vous l'avez montée, puis vous avez effectué vos premières impressions. Vous êtes satisfaits de vos premiers résultats. Vous êtes content, mais vous souhaitez aller plus loin. Améliorer votre machine. La rendre parfaire, en tout cas à vos yeux.

Eh bien, j'ai moi-même suivi le même processus. Je vais vous présenter dans cet article plusieurs modifications à mettre en place sur votre Anet A8. Certaine ne sont qu’esthétique, d'autre sont là pour améliorer la stabilité de l'imprimante, d'autres la sécurité électrique. Alors je n'ai pas encore mis en place toutes ces modifications :), mais je compte le faire.

Pièces de rechange pour l’Anet A8

Juste avant de parler des améliorations, j'aimerais parler rapidement des pièces de rechange. Car malheureusement, une imprimante 3D est un ensemble de pièces mécaniques, il y a des frictions et les pièces en tensions peuvent finir par casser. Comme la plupart des imprimantes 3D A8, elles nécessitent un entretien régulier. J'ai donc acheté en même temps que l'imprimante quelques pièces de rechange comme des courroies, tubes d'extrudeurs et extrudeurs d'avances, des ventilateurs. Je pense que c'est un bon début. Pour ne pas se retrouver bloqué si l'on venait à boucher la buse de sortie par exemple (ce que j'ai fait après seulement 3 impressions).



    Les améliorations de l’Anet A8 que l’on peut imprimer.

    Ce qui est bien avec une imprimante 3D, c'est que l'on peut s'en servir pour l'améliorer en imprimant les nouvelles pièces directement. Si vous tâtez un peu la CAO, vous pouvez créer vos propres améliorations et concevoir des pièces vous-même.

    J'ai trouvé toutes les améliorations de l'imprimante sur Thingiverse, un grand merci donc a tous les créateurs qui partagent gratuitement leurs améliorations.

    Ventilateur circulaire

    C'est pour moi l'une des premières choses à imprimer. Le ventilateur de base bien que fonctionnel faisait un bruit de sifflet chez moi. Et le flux d'air n'est pas des plus optimisés.
    J'ai choisi le modèle circulaire. Qui est un des plus utilisés sur le net. Si vous faites des captures ou des timelapse de vos impressions, peut-être que vous devriez opter pour le modèle semi-circulaire qui bouche moins la vue.
    Cliquez ici pour télécharger le fichier .Stl

    Bouton d’extrusion

    Presser la vis pour remplacer le filament n'est franchement pas une partie de plaisir sur l'A8. Surtout au début quand on n’a pas l'habitude et que l'on galère bien à enfiler notre filament. Il faut débrayer le moteur de l'extrudeur pour laisser passer le filament, il faut donc appuyer sur une vis. Et c'est très douloureux. Vos doigts s'en souviendront. Heureusement, il y a une solution. Le bouton Extruder est l'une des impressions les plus simples et les plus rapides que vous puissiez faire.

    L'impression est courte. Puis l'essayer c'est l'adopter. Attention à bien l'impression avec un taux de remplissage de 100%.
    Cliquer ici pour télécharger le fichier .stl

    Source : Thingiverse.com

    Améliorations anti-vibration et stabilité

    Nous sommes tous conscients du fait que le cadre acrylique de l' A8 n'est pas le plus solide ni le plus stable. Il y a peu de modifications que vous pouvez faire pour améliorer la stabilité et réduire les vibrations avec des pièces imprimées.

    Les coins en T sont l'une des mises à jour les plus imprimées. C'est simple et ça marche bien. Ces coins rendront votre cadre moins bancal, ce qui veut dire moins de vibrations. Cette amélioration ne nécessite pas trop de plastique. Une amélioration à moindre coût donc que rien
    cliquez ici pour télécharger le fichier .stl

    Support de bobine pour l’Anet A8

    Le support de bobine vendu de base n'est pas très pratique. Je vous conseille ce modèle qui s'installe sur le dessus de votre imprimante. Il y a ainsi moins de tension sur le filament lorsqu'il est tiré par le moteur et il vient donc plus facilement.

    Cliquez ici pour télécharger le fichier .stl

    Chaîne cache câble

    Voici une amélioration que je ne suis pas sûr de mettre en œuvre. De ce que j'ai vu sur certaines réalisations sur le net, le rendu final est très esthétique. Mais j'ai déjà passé pas mal de temps à ranger mes câbles correctement alors je ne suis pas sur de vouloir imprimer tous ces maillons pour juste profiter du côté esthétique.

    Cliquez ici pour télécharger le fichier .stl

    Guide pour les filaments

    Imprimer un guide filament devrait aussi être l'une des premières choses que vous devriez imprimer. En effet, cela ne coûte presque rien en plastique. Pour la petite histoire, c'est la première chose que j'ai imprimée, et j'ai utilisé le plastique qui était fourni avec l'imprimante (quelques mètres de PLA blanc). Même s'il n'aura pas franchement d'effet visible sur la qualité de vos impressions, il réduira tout de même le frottement et la tension sur le câble et c'est toujours du travail en moins pour le moteur de l'extrudeur.

    Personnellement, j'utilise deux guides pour mes filaments,  un premier qui est clipsé sur la gauche de l'écran LCD, et un autre qui est vissé à l'aide des deux vis gauches du chariot de l'extrudeur.

    Je vous recommande donc de les imprimer tous les deux.

    Cliquez ici pour télécharger le fichier .stl
    Cliquez ici pour télécharger le fichier .stl

    Tendeurs de courroies

    Une fois l'imprimante montée il devient difficile de modifier la tension des courroies (surtout si votre imprimante est dans un caisson). Alors vous pouvez imprimer ces tendeurs de courroies. Qui vous permettront d'ajuster comme vous le voulez, sans vous contorsionner dans tous les sens la tension des courroies de votre imprimante.

    Cliquez ici pour télécharger le fichier .stl

    Pièces que vous ne pouvez pas imprimer

    Bien que les mises à jour que vous pouvez imprimer avec Anet A8 offrent une bonne base pour améliorer votre imprimante 3D, il y a des pièces que vous devez acheter pour améliorer ses performances.

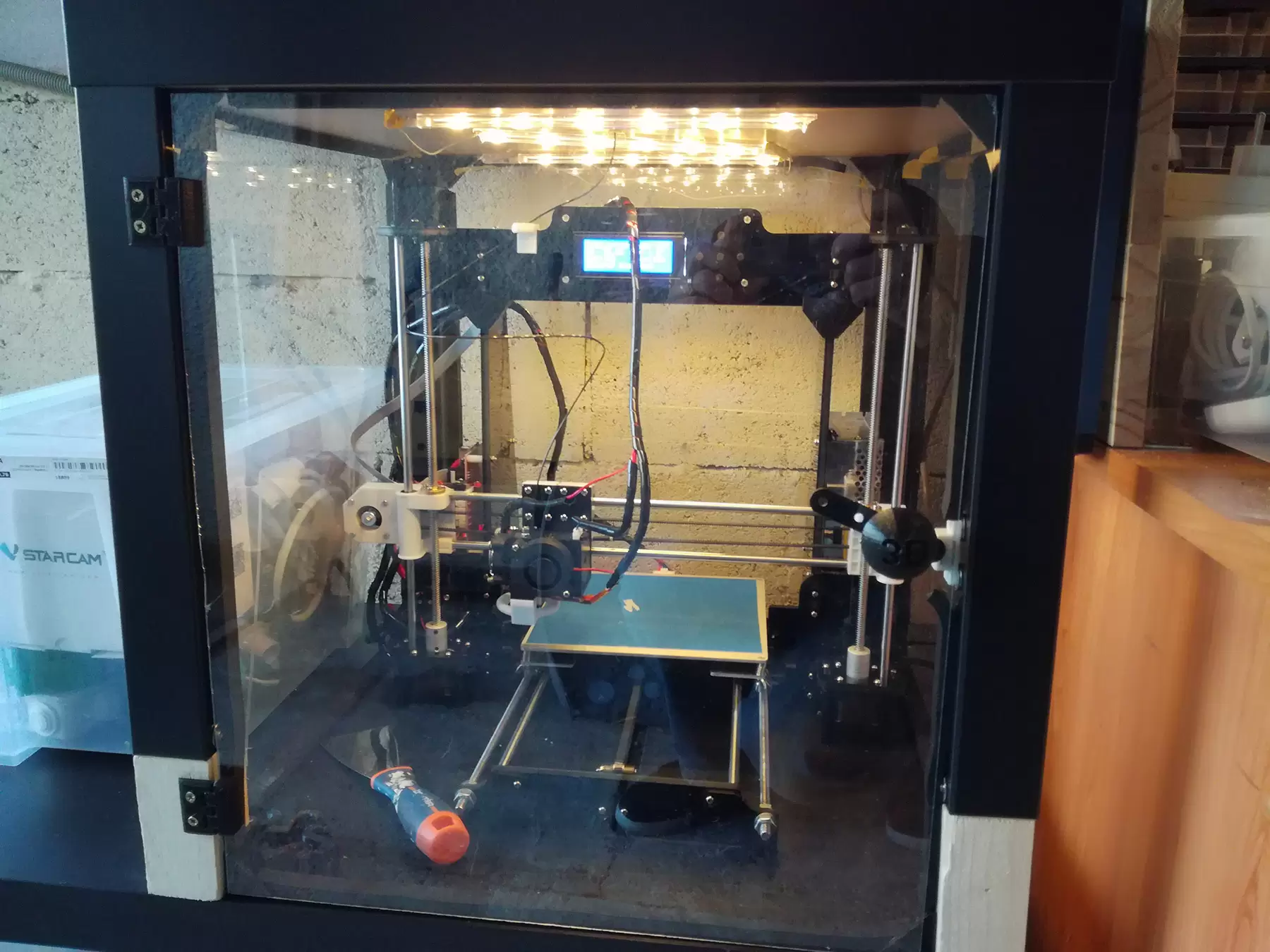

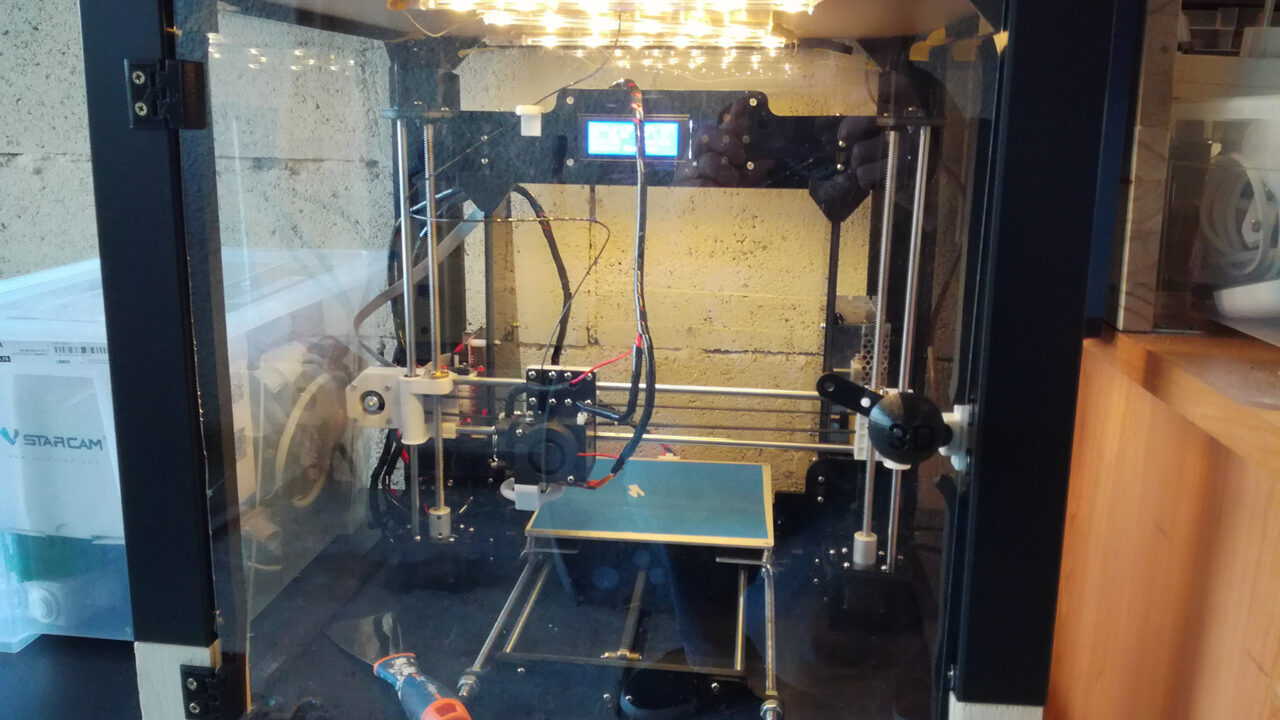

    Meuble et carénage

    Comme vous le savez, si vous souhaitez éviter les déformations lors de vos impressions 3D, surtout si vous imprimez de l'ABS (qui est un plastique plus difficile que le PLA). L'ABS doit éviter au maximum les variations de température. Le meilleur moyen est de créer une enceinte fermée pour votre imprimante 3D, comme sur les modèles haut de gamme. La température restera donc stable, l'ABS refroidira doucement et vous n'aurez plus de vagues sur vos impressions.


    meuble-anet-A8

    Courroies renforcées

    Je n'en suis pas à ce niveau d'amélioration encore... mais sachez qu'il existe des courroies renforcées en fibre de verre. Alors est-ce que ça vaut le coup de passer le cap pour une imprimante comme l'Anet A8. Je ne sais pas. Peut-être que je testerai.

    Changer l’extrudeur

    Des modèles plus haut de gamme d'extrudeur existent. Ils sont plus précis, et peuvent imprimer plus vite. Il peut y avoir une énorme différence entre ces extrudeurs de haute précision par rapport à celui installé de base. Seulement il faut prendre en compte qu'un tel extrudeur coûte presque la moitié du prix de l'imprimante. Bref est-ce que ça vaut le coup ? Je ne sais pas. Si vous êtes intéressé sachez que les modèles e3D V6 hotend et extrudeuse Titan existent.

    MOSFET

    Même si je n'ai pas encore eu de problèmes d'alimentation où que ma carte mère n'ait pas encore brûlée, certains utilisateurs sur le net ont eu cette mésaventure. Comme mesure préventive, j'ai donc installé des MOSFET sur mon Anet A8 pour sécuriser l'électronique. Vous pouvez lire mon tutoriel ici pour installer des MOSFET sur votre imprimante.

    En ajoutant un MOSFET, la carte mère n'a plus à gérer l'alimentation du lit chauffant et de l'extrudeur. Vu qu'il s'agit de chauffage, l'intensité qui passe dans la carte mère peut être assez importante, voir trop importante et là ça claque. D'où l'intérêt du MOSFET (Metal Oxide Semiconductor Field Effect Transistor). C'est le MOSFET qui va gérer l'alimentation. Alors, la carte mère ne sera plus là que pour donner l'information (tu chauffes, tu ne chauffes pas).

    Il n'y a rien de difficile dans cette installation, elle est peu onéreuse, et là en plus on parle de sécurité. Donc, pourquoi s'en passer. En plus une fois votre imprimante dotée de MOSFET, la montée en température de l'extrudeuse, ainsi que du lit chauffant devrait être plus rapide (on verra dans mon tutoriel que ce n'est pas forcément vrai).

    Changer les roulements du plateau et du chariot

    Les roulements de l'Anet A8 sont plutôt bruyants. Vous pouvez les changer pour des roulements Igus DryLin, qui sont beaucoup plus silencieux. Là aussi je n'ai pas encore testé.

    Remplacer le ruban de masquage par du verre

    On voit beaucoup d'utilisateurs d'imprimante 3D qui imprime sur du verre. Il est aussi possible de le faire sur l'Anet A8. Le verra améliore nettement la qualité d'impression de la première couche qui est plus lisse. Le lit en verre est beaucoup plus facile à entretenir.  On peut le nettoyer avec de l'acétone après quelques impressions. Le ruban de masquage est peu onéreux, mais il faut tout de même le changer souvent alors que le verre est là pour durer. En fin de compte, le verre est une option plus rentable.

    Le seul inconvénient de l'impression sur un verre par opposition au ruban de masquage est que le lit chauffant prend plus de temps pour chauffer.

    Vous pouvez prendre n'importe quel verre. Faites le découper dans votre magasin de bricolage local. Ou achetez-le en ligne sur Amazon par exemple avec ce modèle.

    Il faut savoir que  lorsqu'on imprime avec du verre, il peut être nécessaire d'utiliser de la laque pour faire adhérer correctement vos impressions.

    Autolevel Anet A8

    S’il y a bien quelque chose que je trouve de fastidieux sur l'imprimante, c'est le réglage et l'ajustement en hauteur du lit chauffant. Cela prend un peu de temps et je ne suis jamais assuré d'être au top au niveau du réglage. Le test de la feuille de papier ce n'est pas ce qu'il y a de plus précis. Cela reste du ressenti. On n’arrive pas à reproduire la même "sensation de grattage" si je puis dire sur les quatre coins. Je pense donc que l'autolevel de l'anet A8 sera la prochaine mise à jour que je mettrai en œuvre. J'ai déjà acheté le capteur. Le principe de l'autolevel est simple.  Il faut dans premier temps supprimer l'interrupteur de fin de course de l'axe "Z" et mettre en place au niveau du chariot de l'extrudeur le capteur qui se chargera d'envoyer l'information du niveau de l'axe Z à la carte mère. À chaque début d'impression, l'imprimante va faire son Home All toute seule. Les quatre coins du plateau chauffant vont être testés tour à tour. Et les axes Z vont s'ajuster automatiquement.

    Firmware Anet A8

    Il n'y a pas que les parties mécaniques qui peuvent être mises à jour, on peut aussi jouer sur la partie logiciel. En effet il peut être intéressant de changer de firmware pour en utiliser un qui offre plus d'options. SkyNet 3D par exemple est compatible avec l'Anet A8 et il permet de faire de l'autolevel avec cette imprimante.

    Peut-être que ces articles peuvent vous intéresser

    Partager.

    A propos de l'auteur

    Créateur du site, passionné par la domotique, le développement Web, Les gadgets Chinois et par plus ou moins tout ce qui existe en fait. Le site a été créé autour de l'impression 3D et de la domotique, mais d'autres briques s'ajoutent eu fil du temps. Car dès que j'ai une nouvelle passion, j'essaye de la faire partager. Vous pouvez aussi découvrir mon blog dédié à la pâtisserie.

    7 commentaires

    1. Merci pour ces informations.
      Juste une chose : il manque la fin d’une phrase : « Les quatre coins du plateau chauffant vont être testés tour à tour. Et les axes Z vont s’  » ???

      • Merci Cyril c’est corrigé. La phrase manquante était « vont s’ajuster automatiquement ». Merci encore pour votre vigilance.

    2. bonjour;
      je teste depuis un petit mois l’Anet A8.
      Perso, j’ai tout de suite eu des problèmes avec le lit d’impression, comme beaucoup.
      Alors voila ma solution:
      – leroy merlin: plaque de verre 3mm en 200×200 (j’ai coupé les bords pour avoir accès aux vis, mais ce n’est pas une obligation si vous faite l’amélioration des vis comme ici: https://www.thingiverse.com/thing:2350276
      – papier de verre de 600: un bon coup sur la plaque, avec des gants (pour éviter de se couper) et sous l’eau (pour la poussière). A renouveler si vous sentez que ça tient pas assez lors de l’impression
      – une bombe de laque à 1€

      La plaque de verre est maintenue par 3 pinces « double clip », mais avant: un coup d’acétone sur le plateau, puis un coup de laque sur le verre (côté plateau) Quand ça va chauffer la première fois, ça va faire tenir le verre, j’enlève après deux des pinces (ça évite les risque de choque avec la tête d’impression)
      Pour l’impression, je donne un tout petit coup de laque avant, par sécurité.

      Depuis, je n’ai plus de soucis.

      Cordialement.

      • Waouh, merci rsuinux pour ces retours d’expérience.

        Je cherche justement à passer au verre pour le lit chauffant, grâce à ton commentaire je sais où aller maintenant 😉

        • j’ai oublié un truc:
          j’ai augmenté la température du plateau (pour l’impression en PLA). je suis passé de 50° à 54°. 55 ça passe aussi, c’est juste que je n’avais, je pense, pas assez passé le papier de verre avant: mon impression c’est décollé. Je me suis dit que 55 était peut être un poil trop chaud.
          A retester.

    3. Bonjour,
      Je me suis lancé dans le montage de mon Anet A8 et la voila terminer au moment de faire ma 1ére impression j’ai voulu faire Home ALL dans Position et la c’est le DRAME… les moteurs ne tournent pas et font un bruit d’enfer.
      J’ai verifier les connections: OK
      j’ ai demonter les moteurs: OK
      Test sans la courroie: BAD 🙁

      Si qqn peut me HELP
      Merci d’avance
