Câble Ethernet: Quelles sont les différences entre CAT 5, CAT 5e, CAT 6 et 7 ?

0

La connexion de PC ou de téléviseurs fixes via des câbles réseau Ethernet est encore courante, malgré les améliorations de vitesse qui peuvent être obtenues avec un réseau WiFi. Bien que ce dernier puisse aller n'importe où, la stabilité de connexion et la vitesse réalisable avec un câble Ethernet rendent cette solution encore très appréciée, il suffit d'avoir le routeur à proximité!

Mais en regardant attentivement les câbles, on remarque quelques inscriptions sur la gaine de protection, avec des acronymes inconnus de la plupart : CAT 5, CAT 5e, CAT 6 sont les plus marquants. Qu'est-ce que ça veut dire? Quel câble choisir pour nos besoins?

Dans ce guide, nous verrons les différences entre les différents types de câbles, lesquels choisir et un bref guide d'achat.

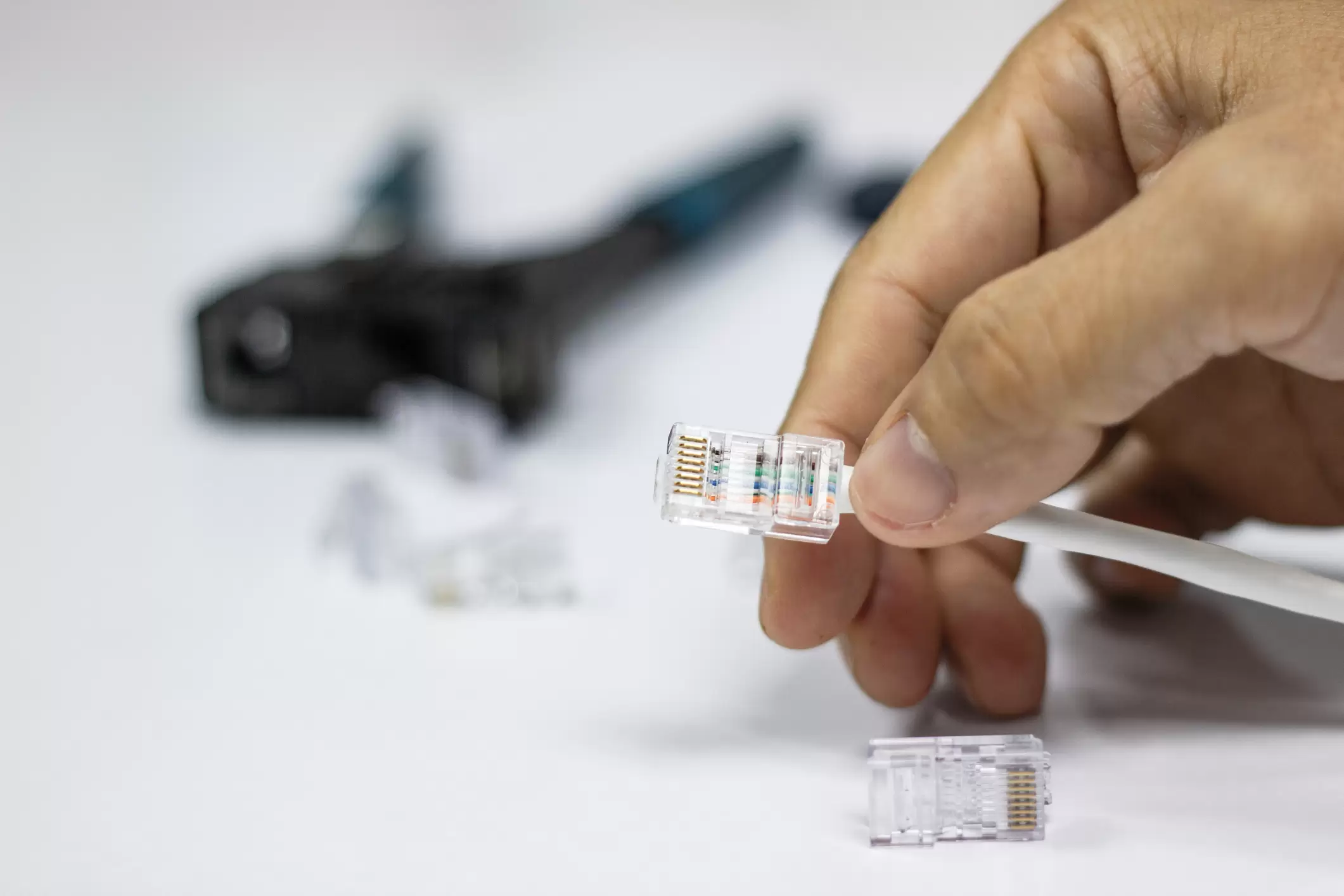

câble Ethernet

CAT : les différences entre les différentes versions de câbles

Prémisse importante : tous les câbles Ethernet sont RJ45, donc les connecteurs sont identiques quel que soit le câble choisi. La différence réside principalement dans les performances réalisables et la résistance aux interférences (qui ne doit pas être sous-estimée).

  • CAT 5 : Cette catégorie indique les câbles capables de supporter une vitesse maximale de 100 Mbps (Fast Ethernet) avec une bande passante jusqu'à 100 MHz. Désactivé.
  • CAT 5e (CAT 5 amélioré) : est une mise à jour de l'ancienne catégorie de câbles et vous permet de gérer une vitesse maximale de 1000 Mbps (Gigabit).
  • CAT 6 peut offrir des débits allant jusqu'à 10 Gbps avec des largeurs de bande allant jusqu'à 250 MHz.
  • CAT 6A offre une mise à niveau de la catégorie précédente avec un doublement de la bande jusqu'à 500 MHz pour réduire davantage les interférences.
  • CAT 7 est la dernière catégorie de câbles avec une vitesse de 10 Gbps et une interférence minimale dans tous les scénarios, grâce à la fréquence de 600 MHz.

Chaque catégorie correspond donc à une certaine vitesse, et dans le cas de CAT 7 encore moins d'effet d'interférence.

NOTE : CAT 6e est une version non standardisée et non reconnue internationalement.

Compatibilité

Comme déjà mentionné, tous les câbles sont RJ45, ils sont donc compatibles avec tout périphérique réseau dans lequel ils sont utilisés (routeur, commutateur, etc.). Il est évident que la vitesse de transmission sera influencée par la vitesse de tous les composants impliqués.

  • Si nous avons des appareils Fast Ethernet, nous pouvons utiliser n'importe quel câble, puisque la vitesse maximale sera de 10/100.
  • Si nous avons des appareils Gigabit, nous devrons utiliser au moins CAT 5e pour exploiter toute la bande passante. Si nous utilisons des câbles CAT 5, la transmission des données se fera toujours à faible vitesse.
  • Si nous avons des appareils de 10 gigabits, nous devrons utiliser CAT 6 ou CAT 6A pour exploiter toute la bande passante. Si nous utilisons des câbles CAT 5 ou CAT 5e, la transmission des données se fera toujours à faible vitesse.
  • Si nous avons des appareils de 10 gigabits dans des endroits où il y a beaucoup d'interférences, il est recommandé d'utiliser des câbles CAT 7. Si nous utilisons des câbles CAT 5 et CAT 5e, la transmission des données se fera toujours à faible vitesse, alors qu'avec des câbles CAT 6 et CAT 6A, le risque d'interférences est plus élevé.

Blindage

Un autre paramètre à prendre en compte lors du choix d'un câble Ethernet est le blindage. Le blindage est indiqué sur le câble par les initiales.

  • STP ou FTP : indique les câbles avec blindage supplémentaire contre les interférences.
  • UTP : indique les câbles normaux, sans blindage supplémentaire

Les câbles STP et FTP coûtent évidemment plus cher, mais vous permettent de couvrir de plus longues distances sans interférence.

Par FTP, nous entendons le blindage de tous les fils, tandis que par STP, nous entendons le blindage par paires de fils.

Sur les câbles pour professionnels et serveurs, on retrouve également le double blindage, indiqué par l'ajout d'une initiale S aux initiales qui indiquent déjà le blindage :

  • S-STP
  • S-FTP

Si nous devons choisir le meilleur câble Ethernet disponible, vérifiez simplement qu'il y a les abréviations CAT 7 et S-FTP.

Guide d’achat

Nous avons vu les différences entre les différents câbles Ethernet, nous sommes maintenant prêts à acheter en toute sécurité. Voici les meilleurs câbles Ethernet pour un usage domestique.

CAT 5e UTP

  • Câble réseau 5e UTP (différentes longueurs)

CAT 5e FTP CAT 5e FTP

  • 5e Câble réseau FTP (différentes longueurs)

CAT 6 UTP

  • AmazonBasics - Câble Patch Ethernet Cat6

CAT 6 S-FTP

  • Câble réseau CAT.6 SFTP DOUBLE SCHERMATURE - CAT6

CAT 6A S-FTP

  • TPFNet Câble réseau Cat.6A SFTP DOUBLE SCHERMATURE

CAT 7 UTP

  • AmazonBasics - Câble réseau Ethernet RJ45 Cat-7 Cat-7

CAT 7 S-FTP

  • CAT.7 Câbles réseau CAT7 - 10000 MBit/s | S-FTP | double blindage PIMF | 600MHz
